CSIEM Report Card: Nutrient Validation

Model version CSIEM-1.7.0 — Comparison of predicted vs observed nutrient concentrations within the Cockburn Sound aggregate assessment polygon. Each panel shows observed data and CSIEM predictions for a specific nutrient variable across the selected simulation year.

← Back to Chapter 15: Water Quality

Simulation Year

2013
2015
2020
2021
2022
2023
Region BasinNEast BasinMEast BasinSEast BasinNWest BasinMWest BasinSWest KSMid KSSouth Henderson GIEast SthFlats Mangles Minstrel

Cockburn Sound assessment polygons.
Data shown for the CS Region aggregate.

Nitrogen Species

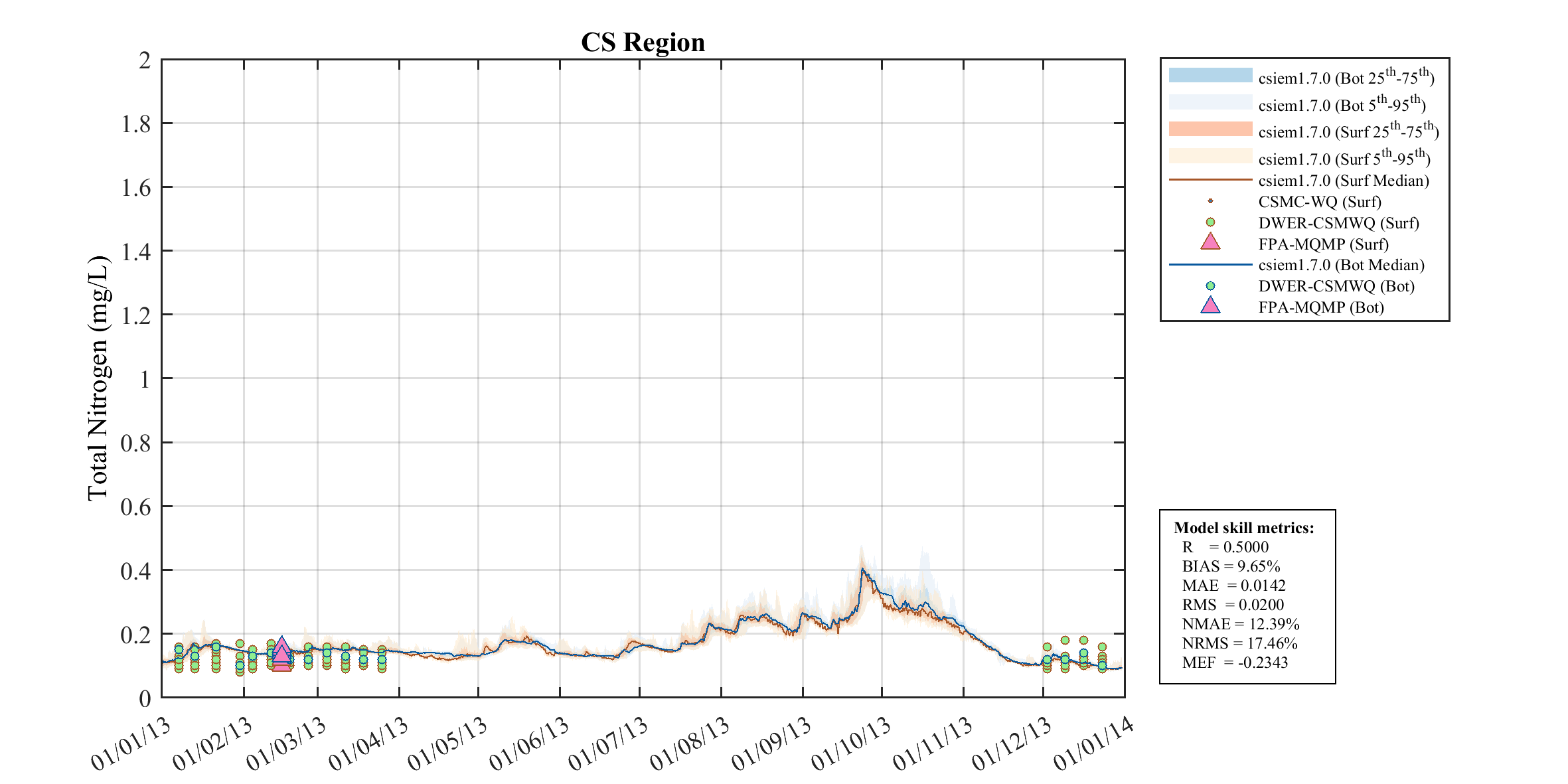

Total Nitrogen — 2013
Total Nitrogen (mg/L)
Nitrate (NO₃) — 2013
Nitrate (NO₃) (mg/L)
Ammonium (NH₄) — 2013
Ammonium (NH₄) (mg/L)

Phosphorus Species

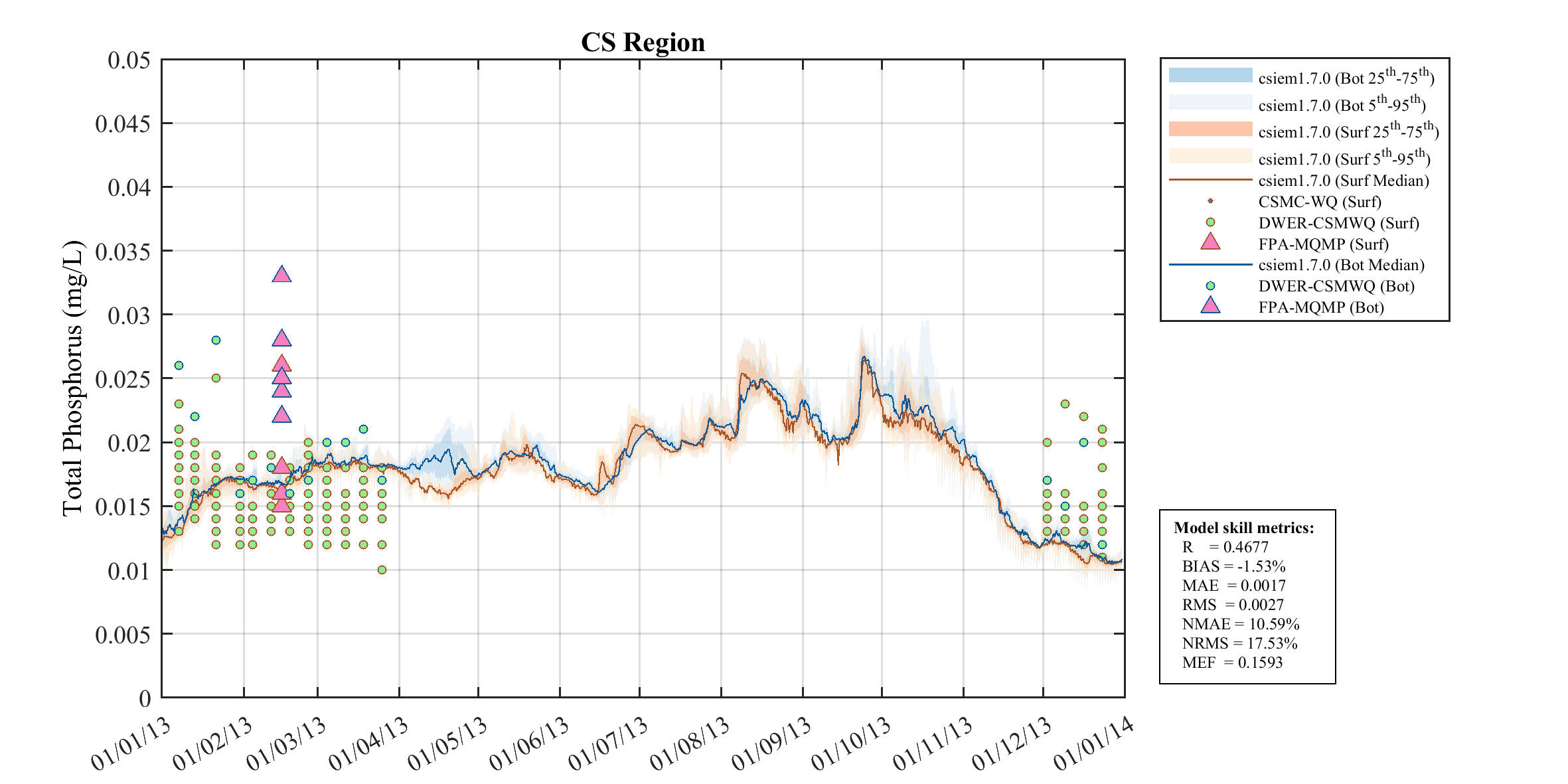

Total Phosphorus — 2013
Total Phosphorus (mg/L)

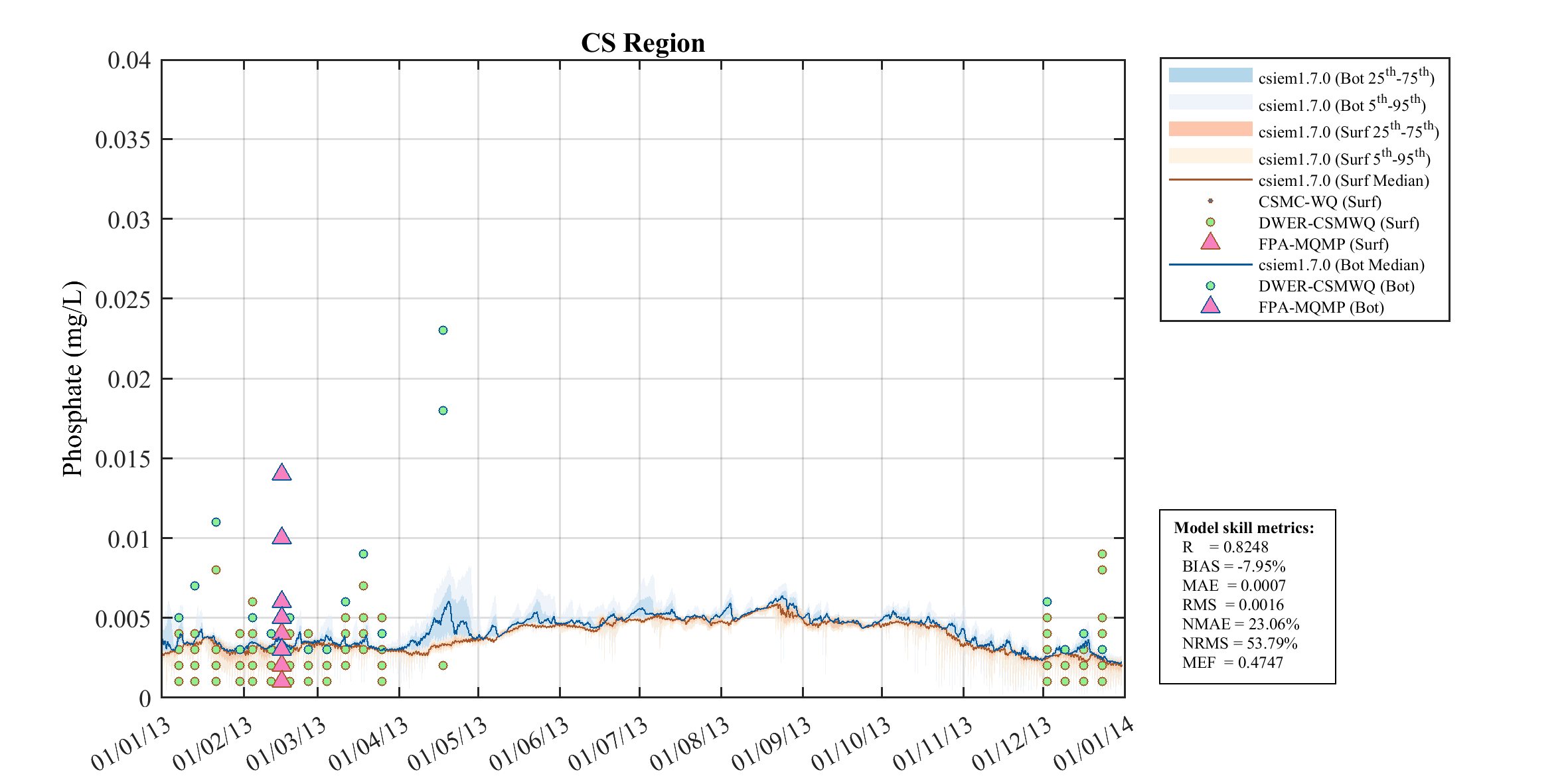

Phosphate (FRP) — 2013
Phosphate (FRP) (mg/L)

Nitrogen Species

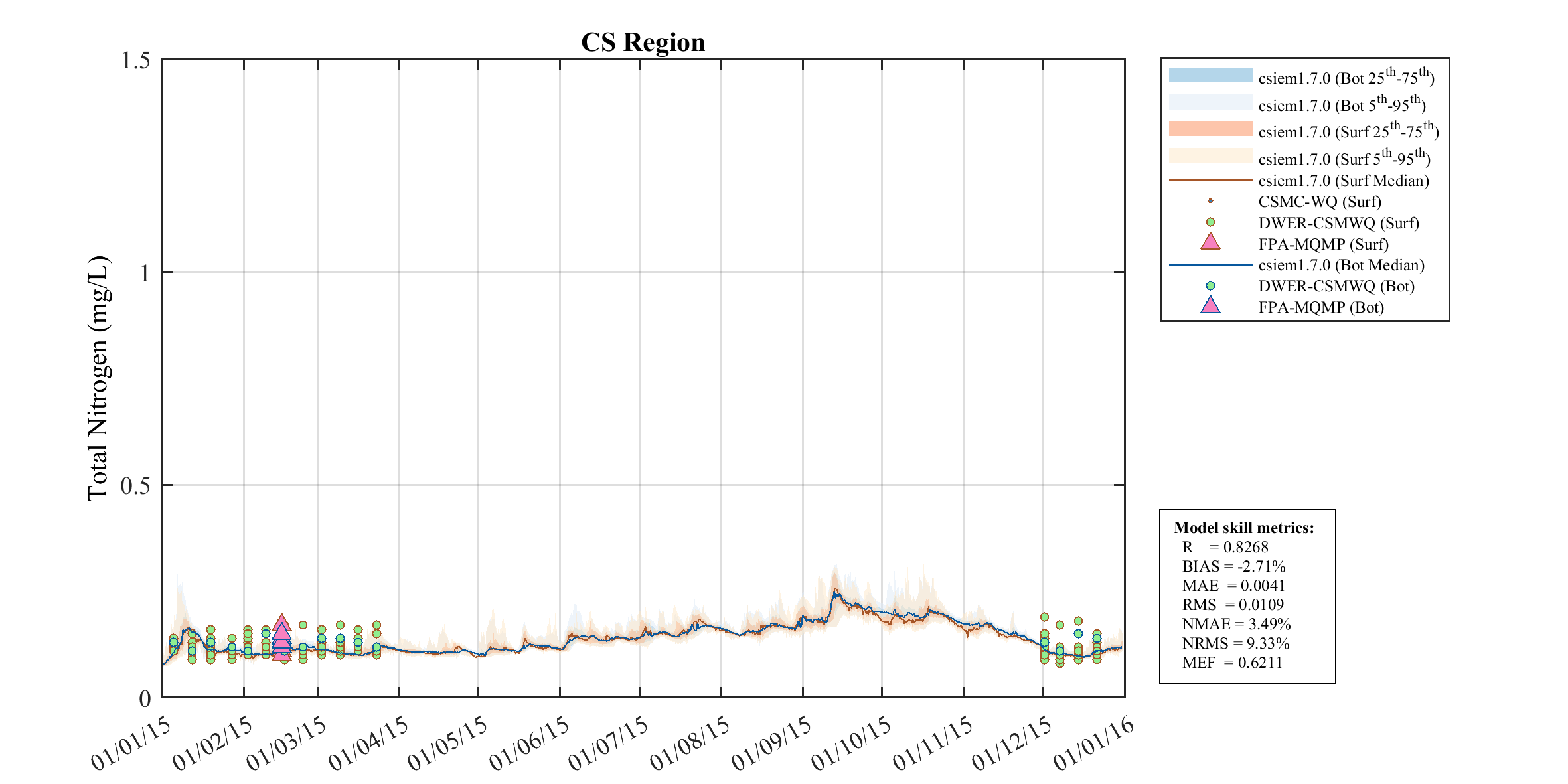

Total Nitrogen — 2015
Total Nitrogen (mg/L)

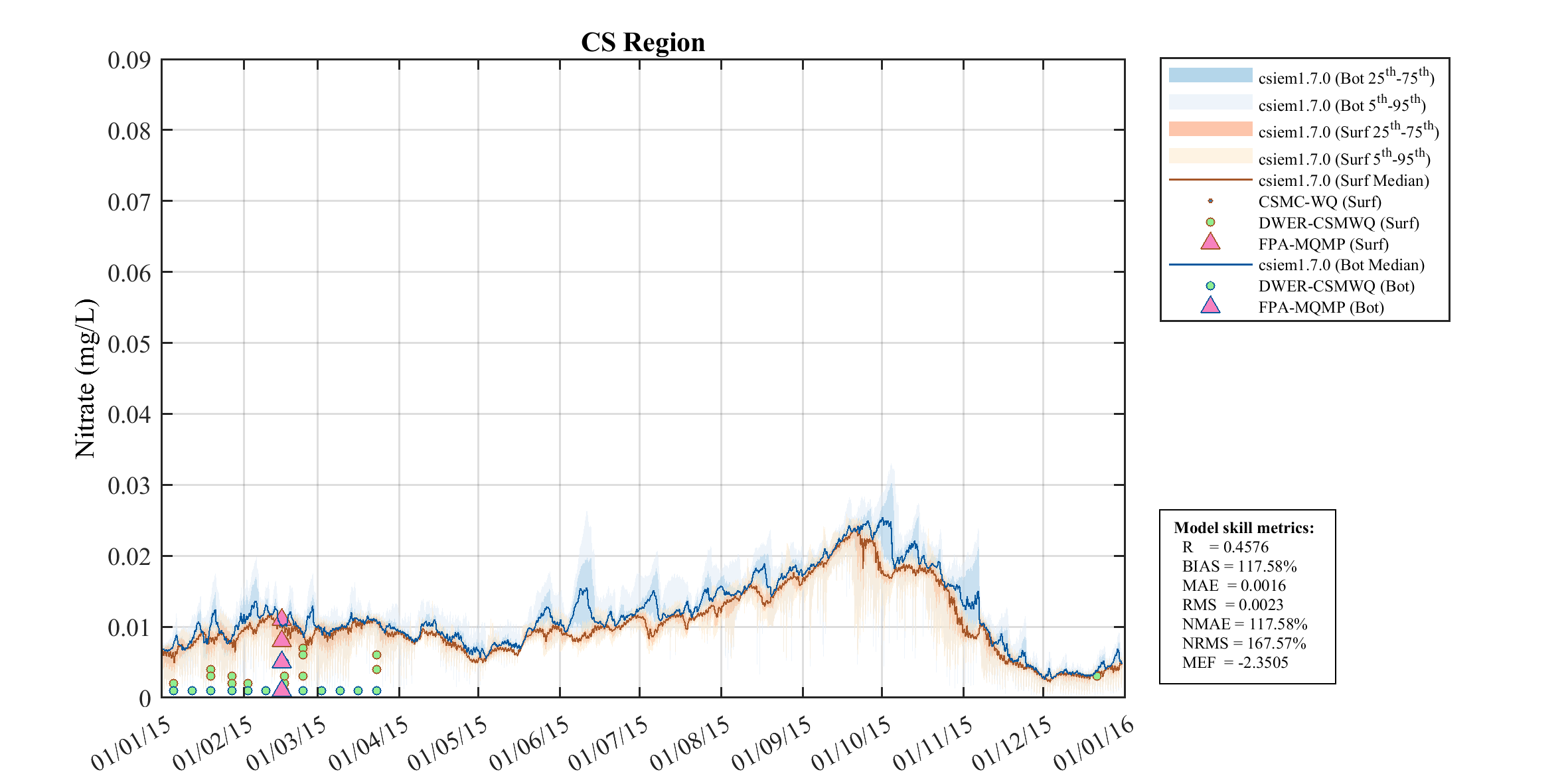

Nitrate (NO₃) — 2015
Nitrate (NO₃) (mg/L)
Ammonium (NH₄) — 2015
Ammonium (NH₄) (mg/L)

Phosphorus Species

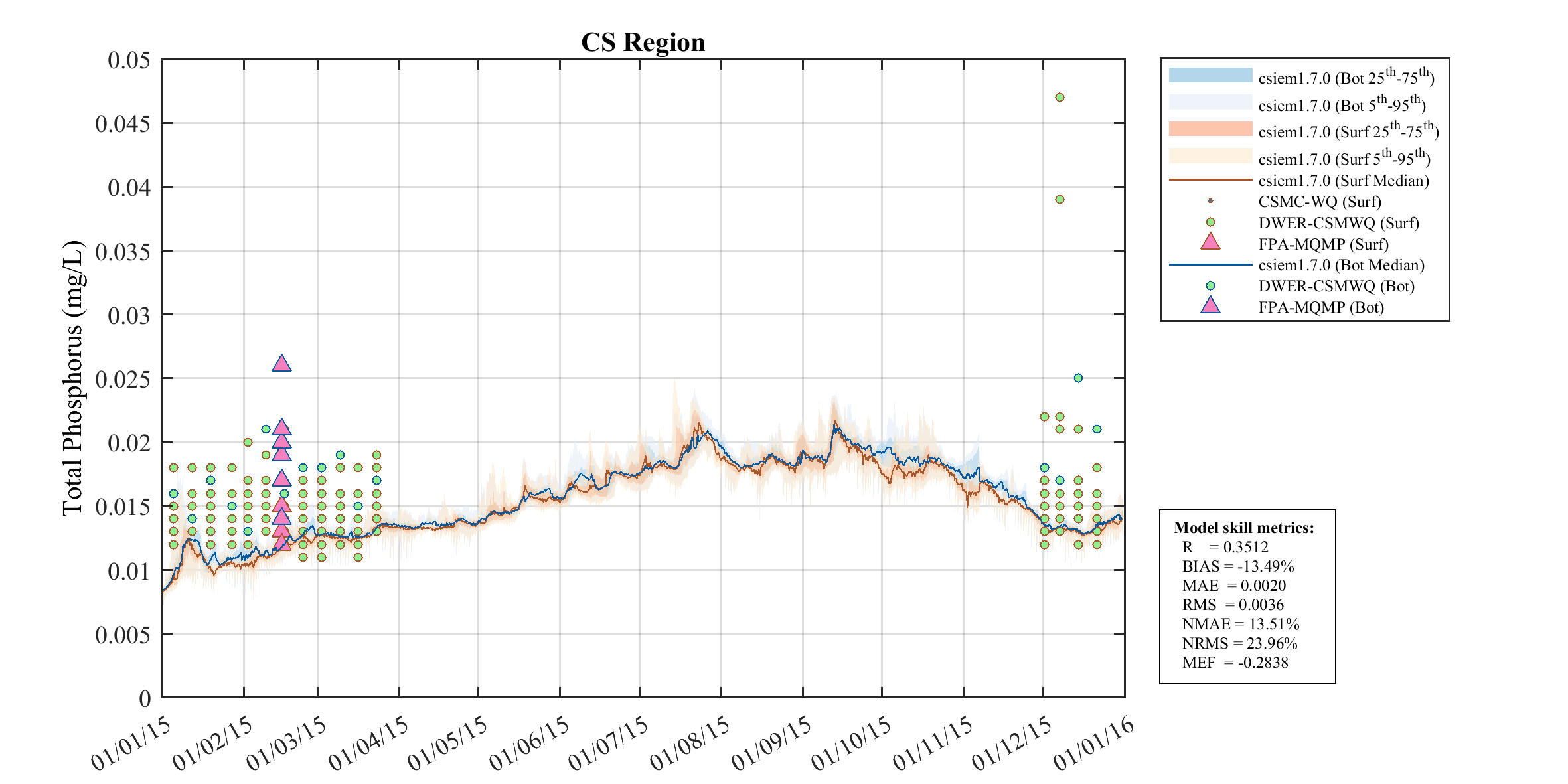

Total Phosphorus — 2015
Total Phosphorus (mg/L)

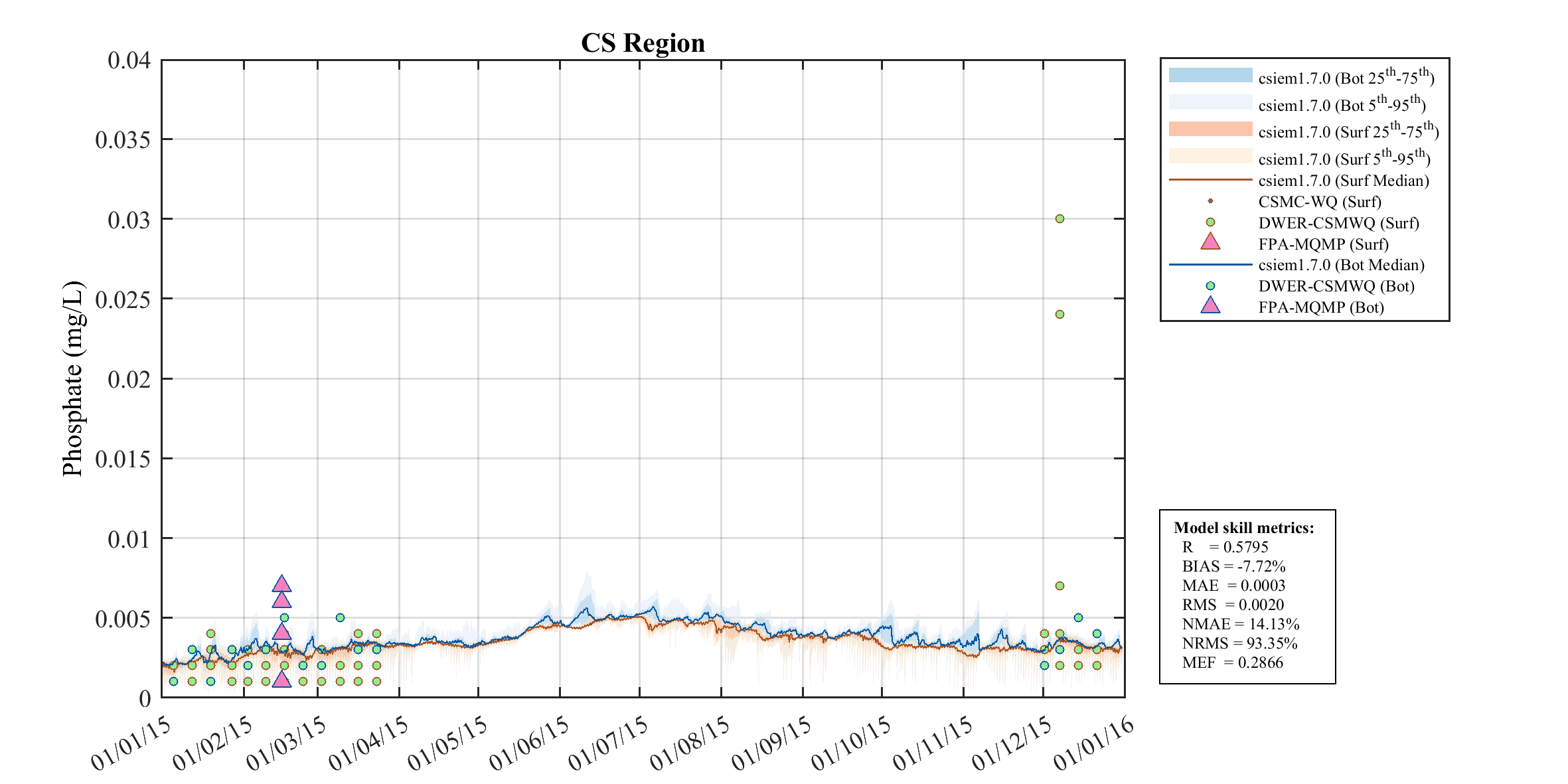

Phosphate (FRP) — 2015
Phosphate (FRP) (mg/L)

Nitrogen Species

Total Nitrogen — 2020
Total Nitrogen (mg/L)

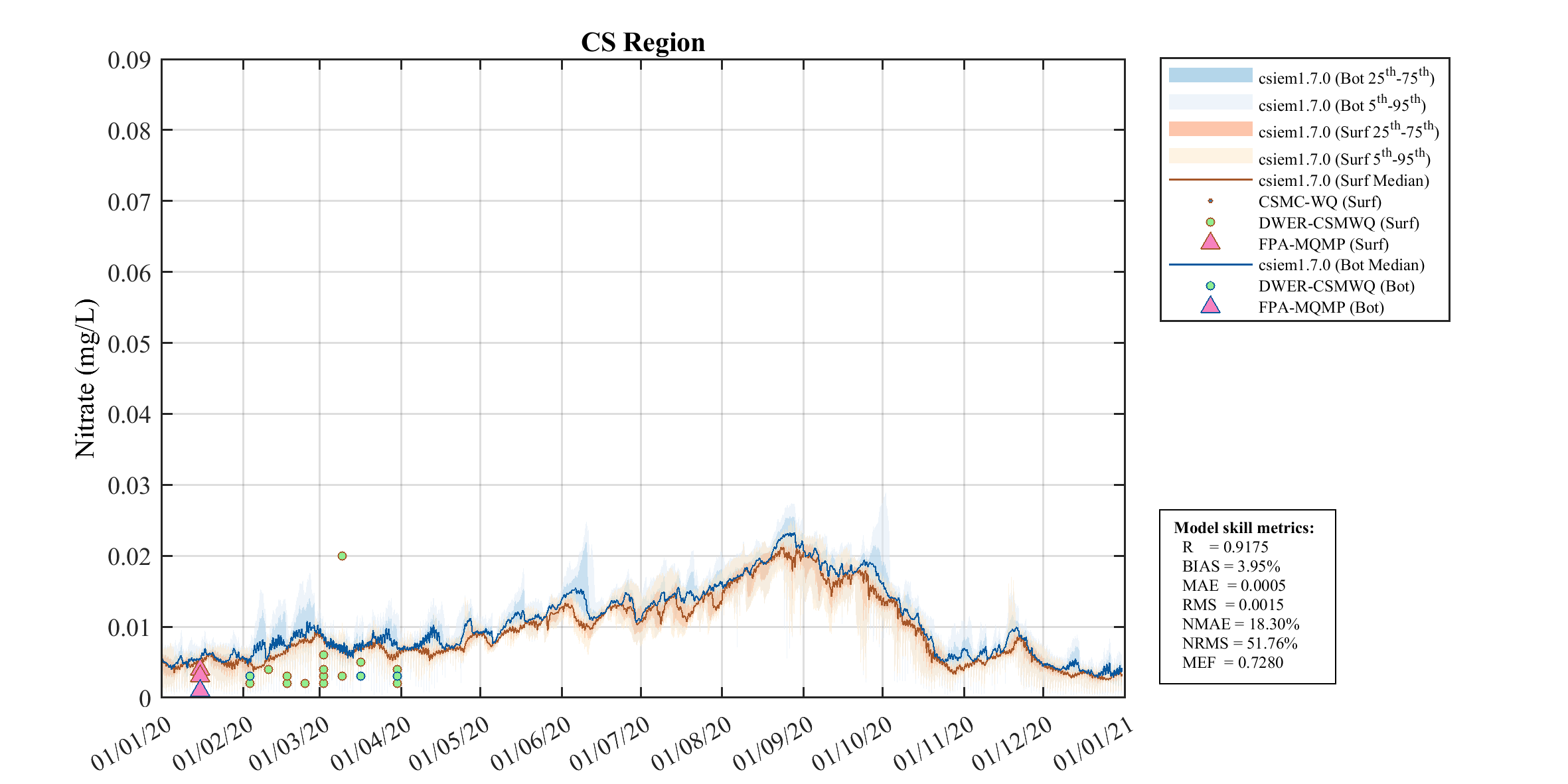

Nitrate (NO₃) — 2020
Nitrate (NO₃) (mg/L)

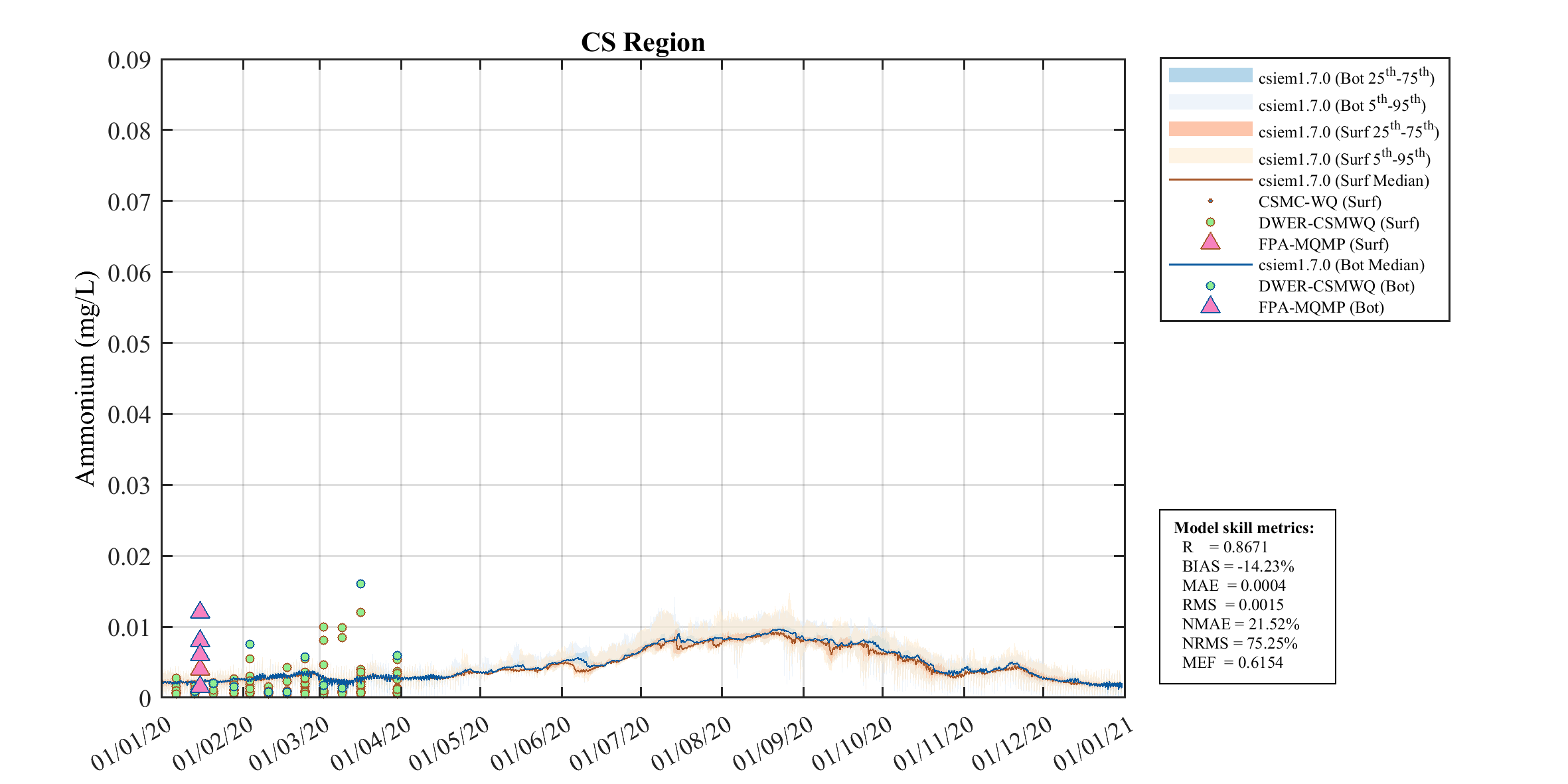

Ammonium (NH₄) — 2020
Ammonium (NH₄) (mg/L)

Phosphorus Species

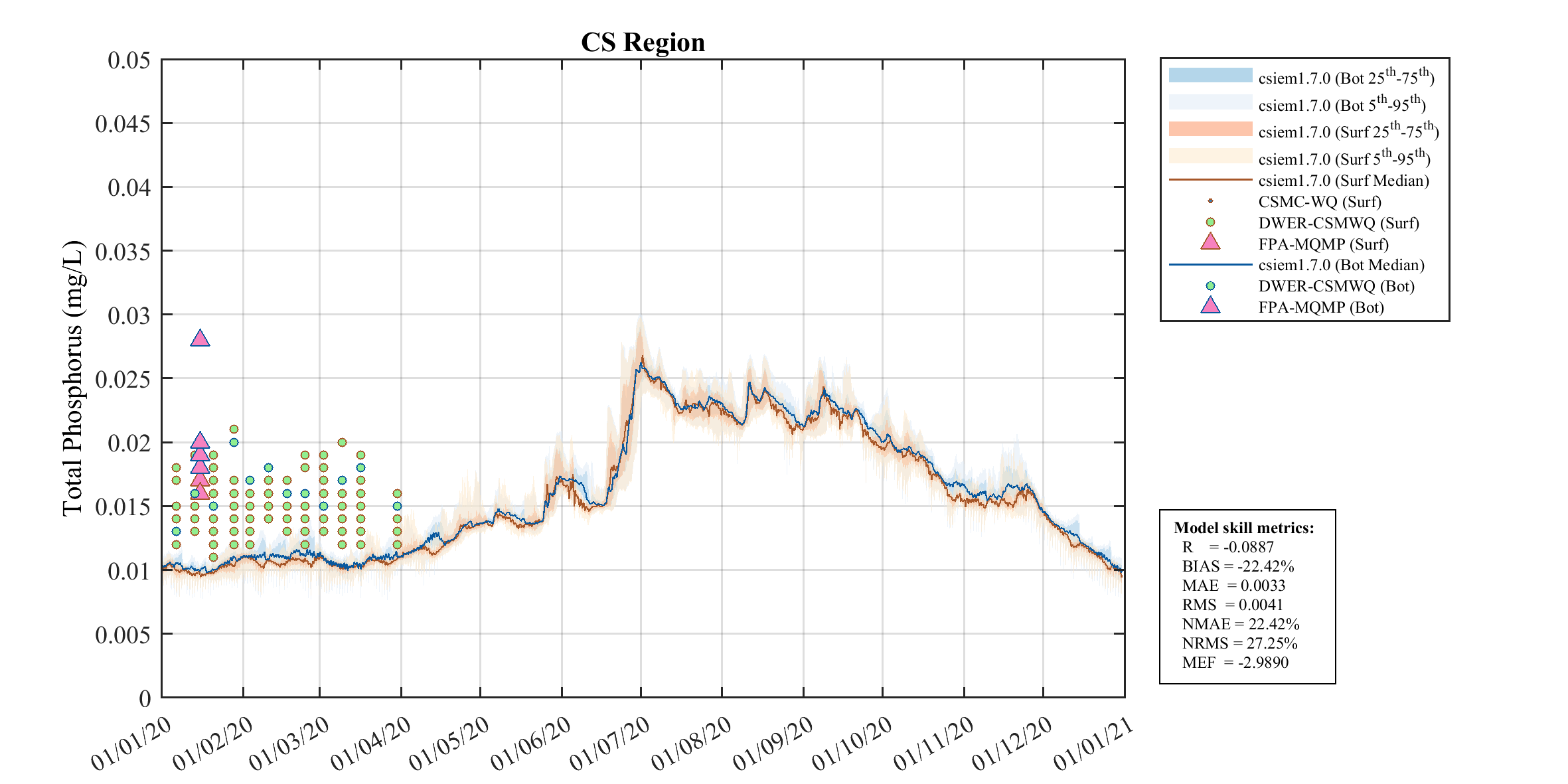

Total Phosphorus — 2020
Total Phosphorus (mg/L)

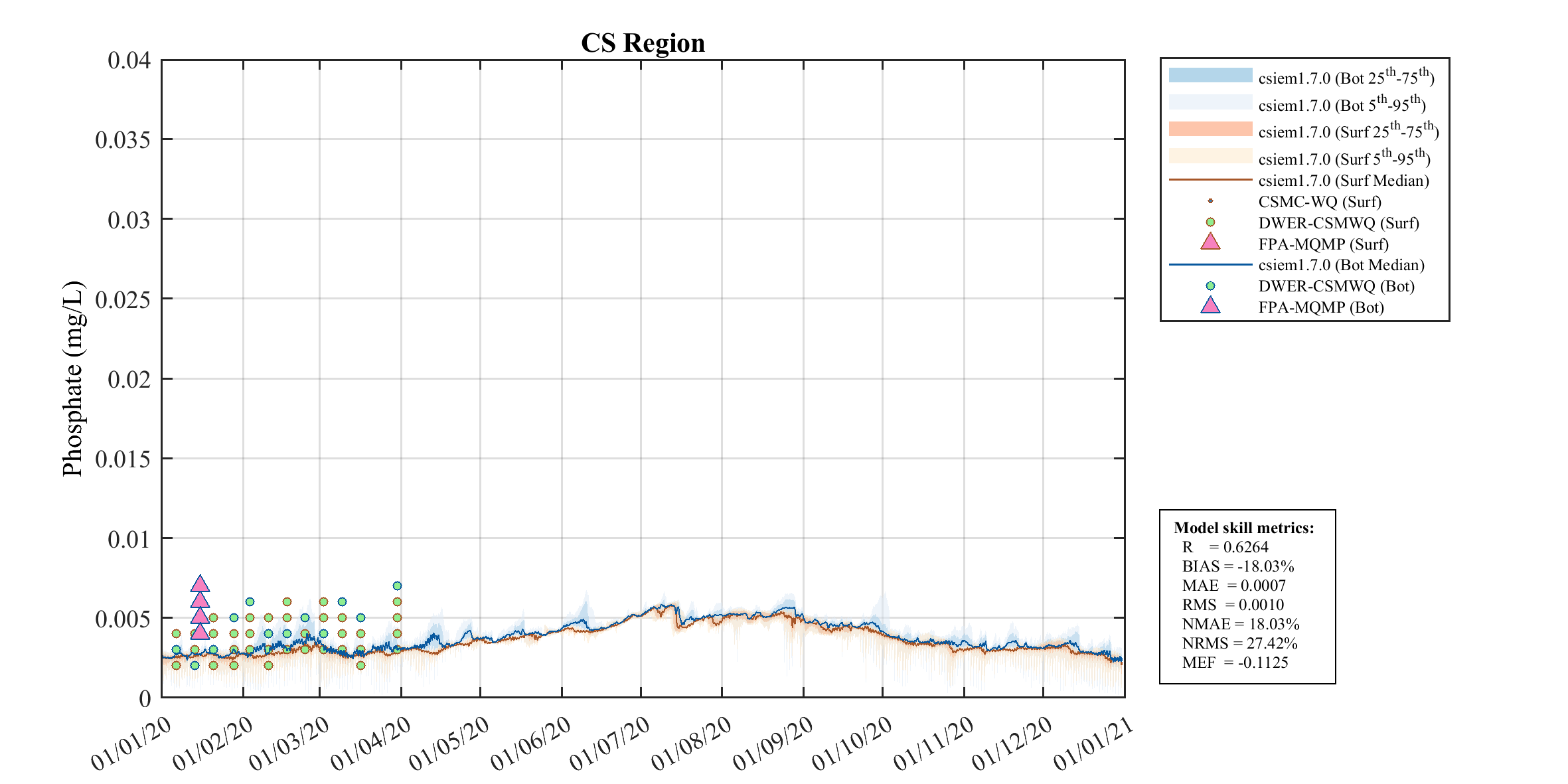

Phosphate (FRP) — 2020
Phosphate (FRP) (mg/L)

Nitrogen Species

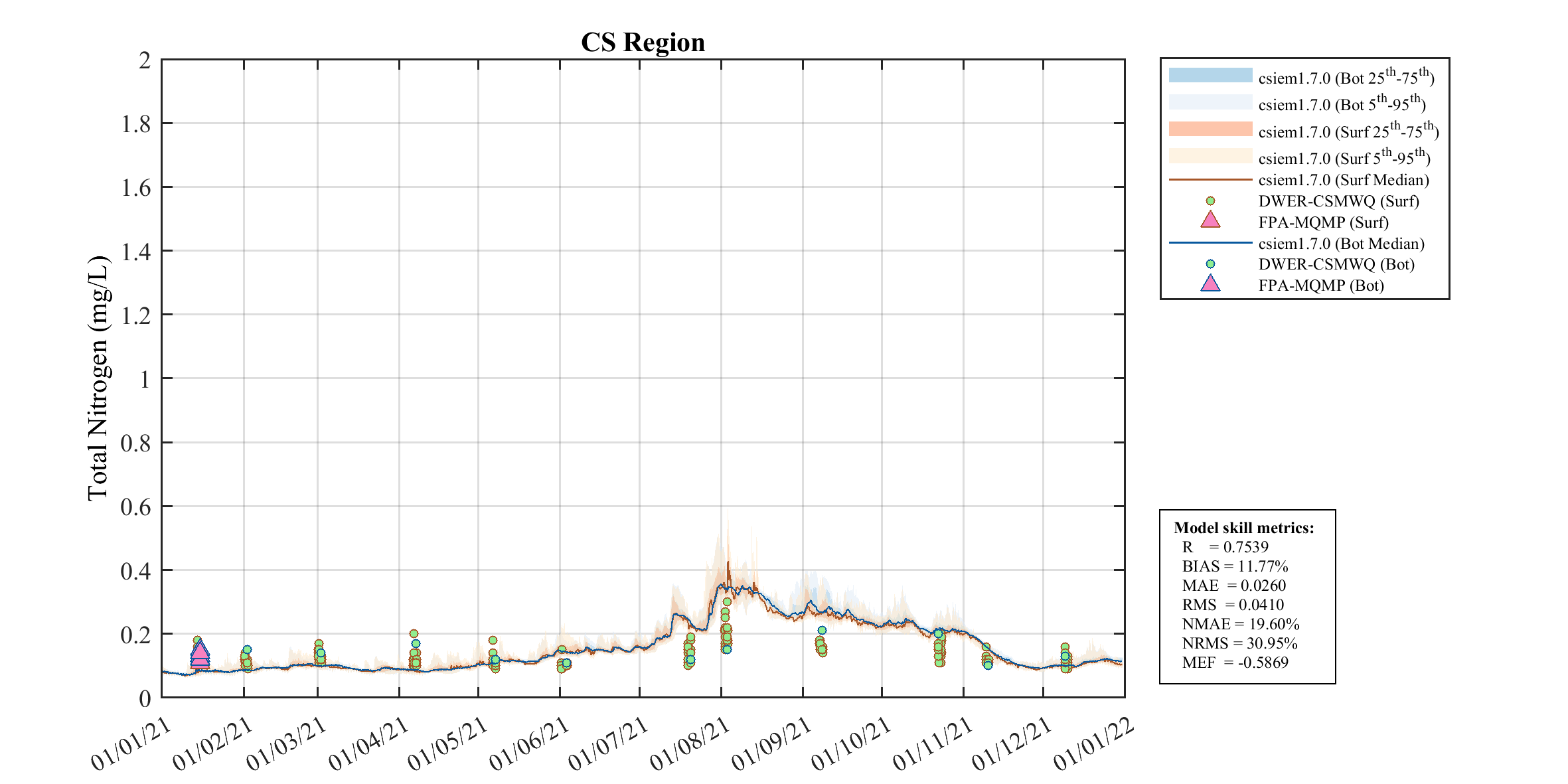

Total Nitrogen — 2021
Total Nitrogen (mg/L)

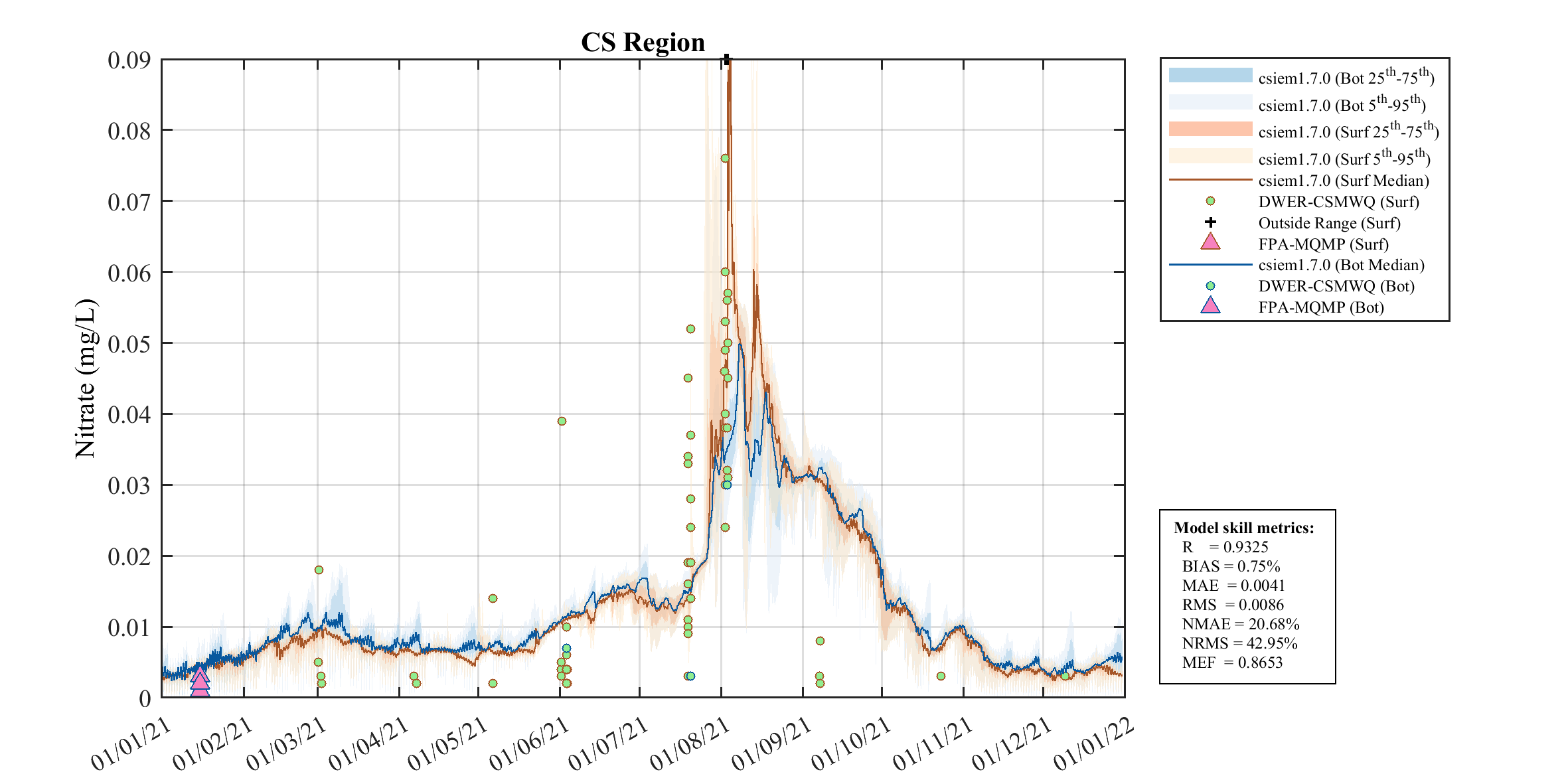

Nitrate (NO₃) — 2021
Nitrate (NO₃) (mg/L)

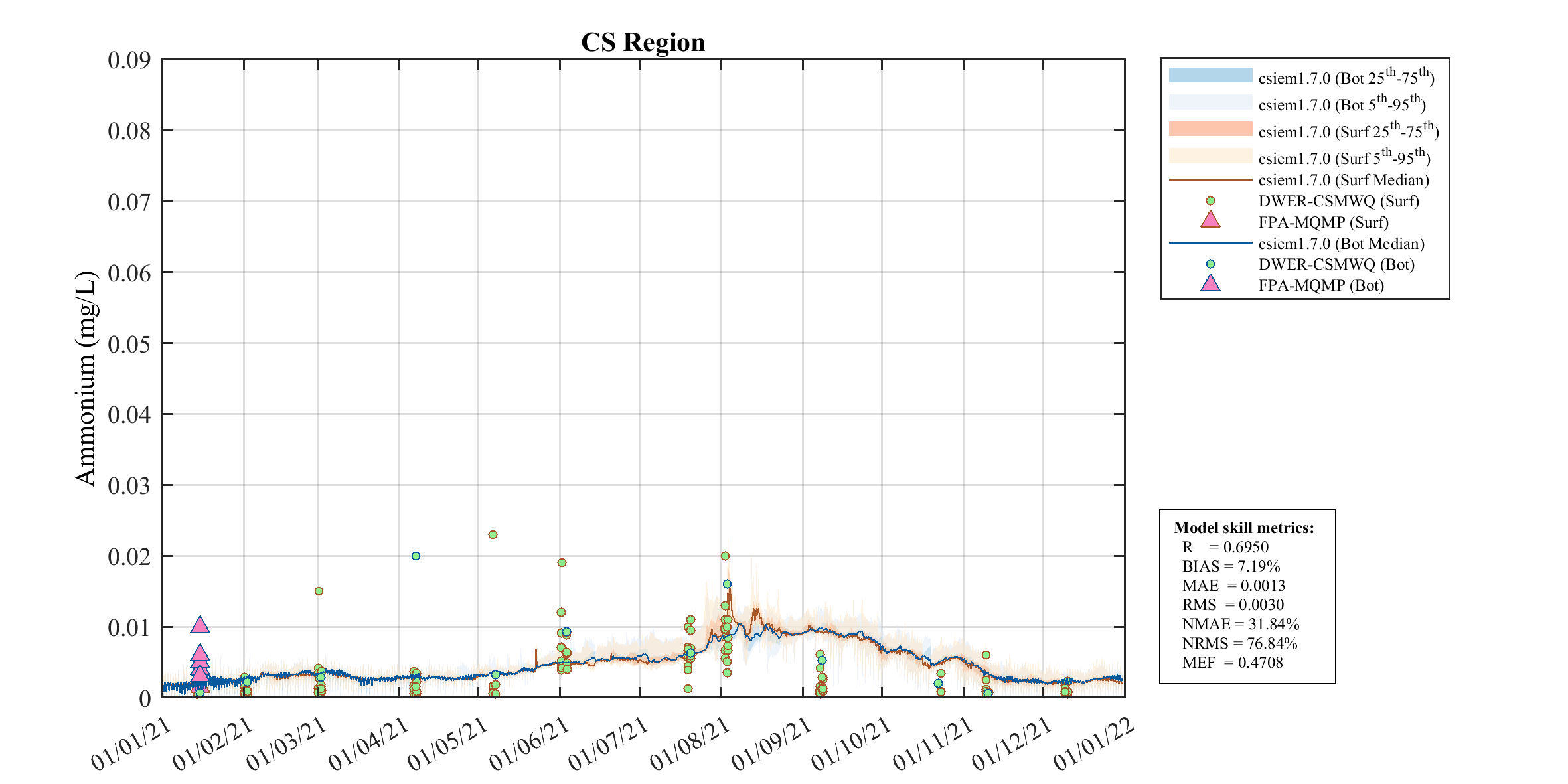

Ammonium (NH₄) — 2021
Ammonium (NH₄) (mg/L)

Phosphorus Species

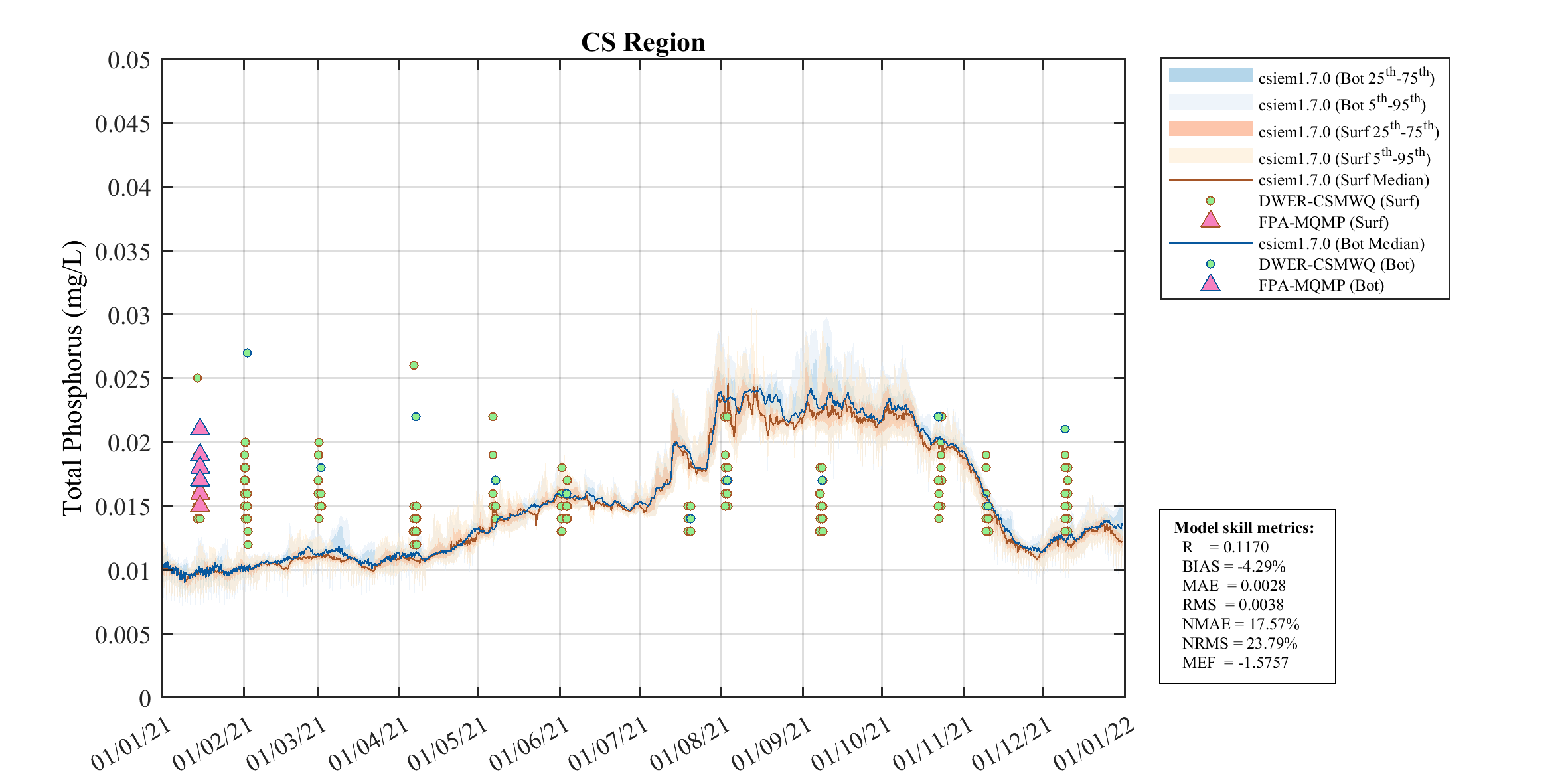

Total Phosphorus — 2021
Total Phosphorus (mg/L)

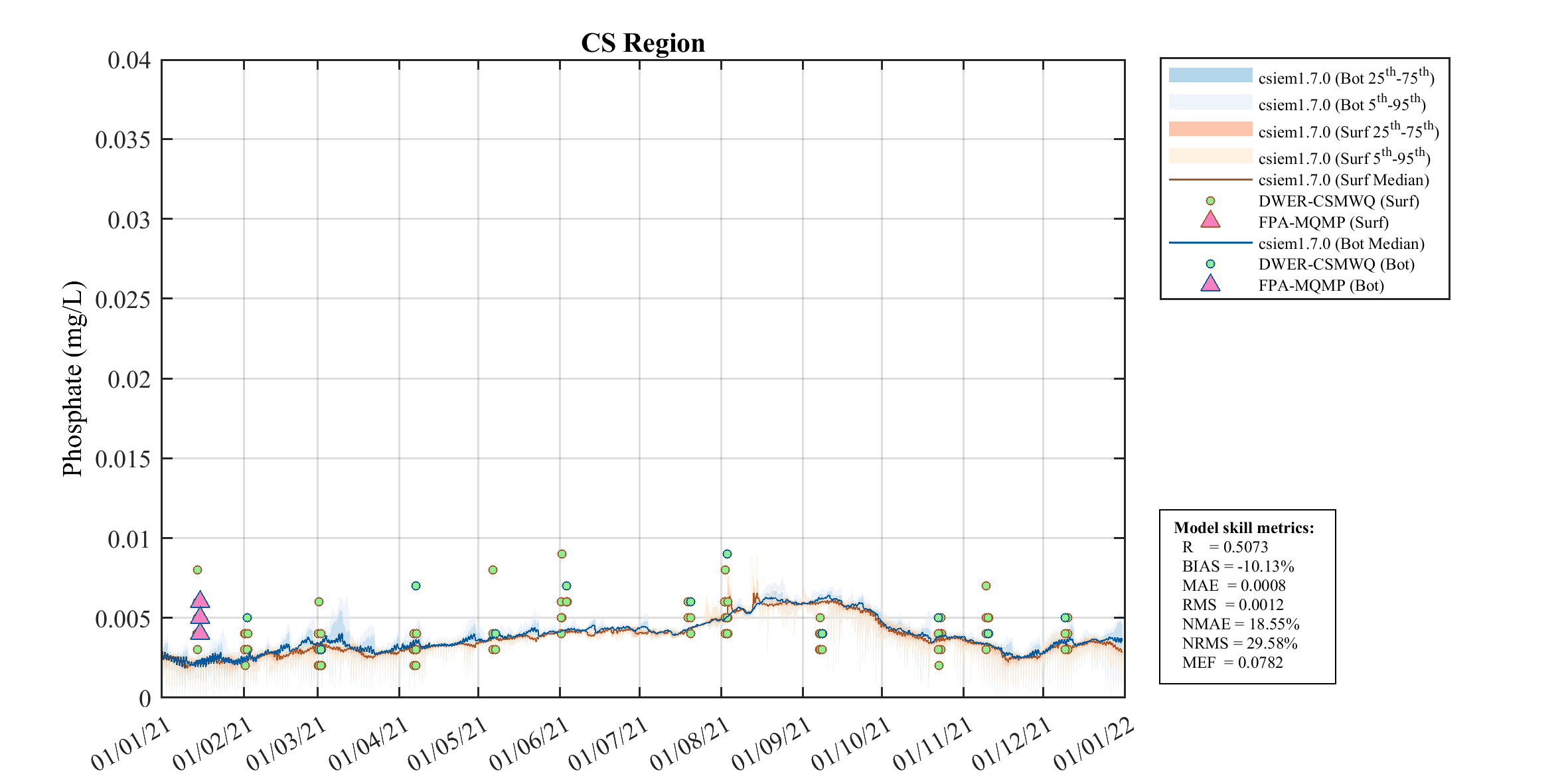

Phosphate (FRP) — 2021
Phosphate (FRP) (mg/L)

Nitrogen Species

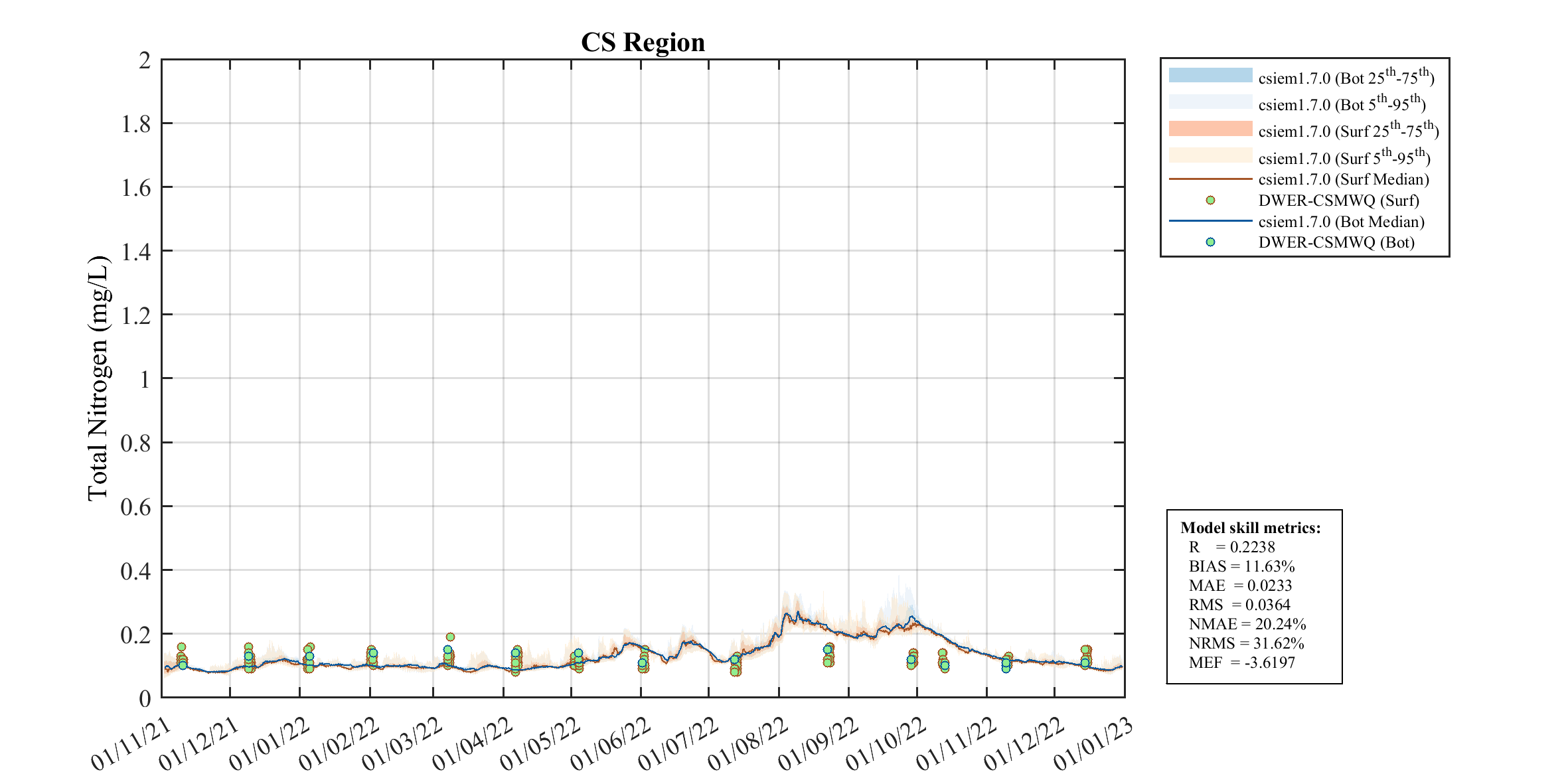

Total Nitrogen — 2022
Total Nitrogen (mg/L)

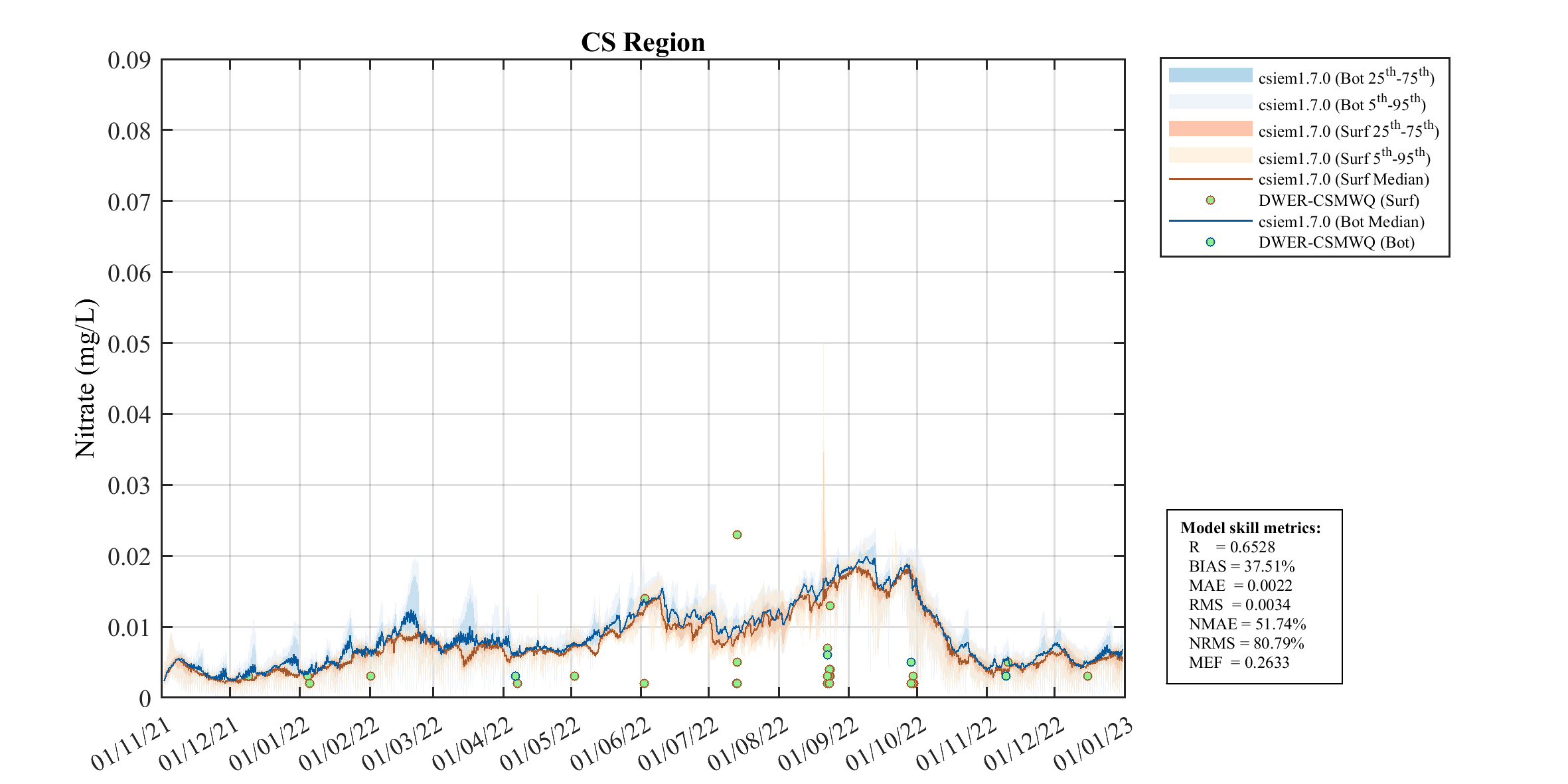

Nitrate (NO₃) — 2022
Nitrate (NO₃) (mg/L)

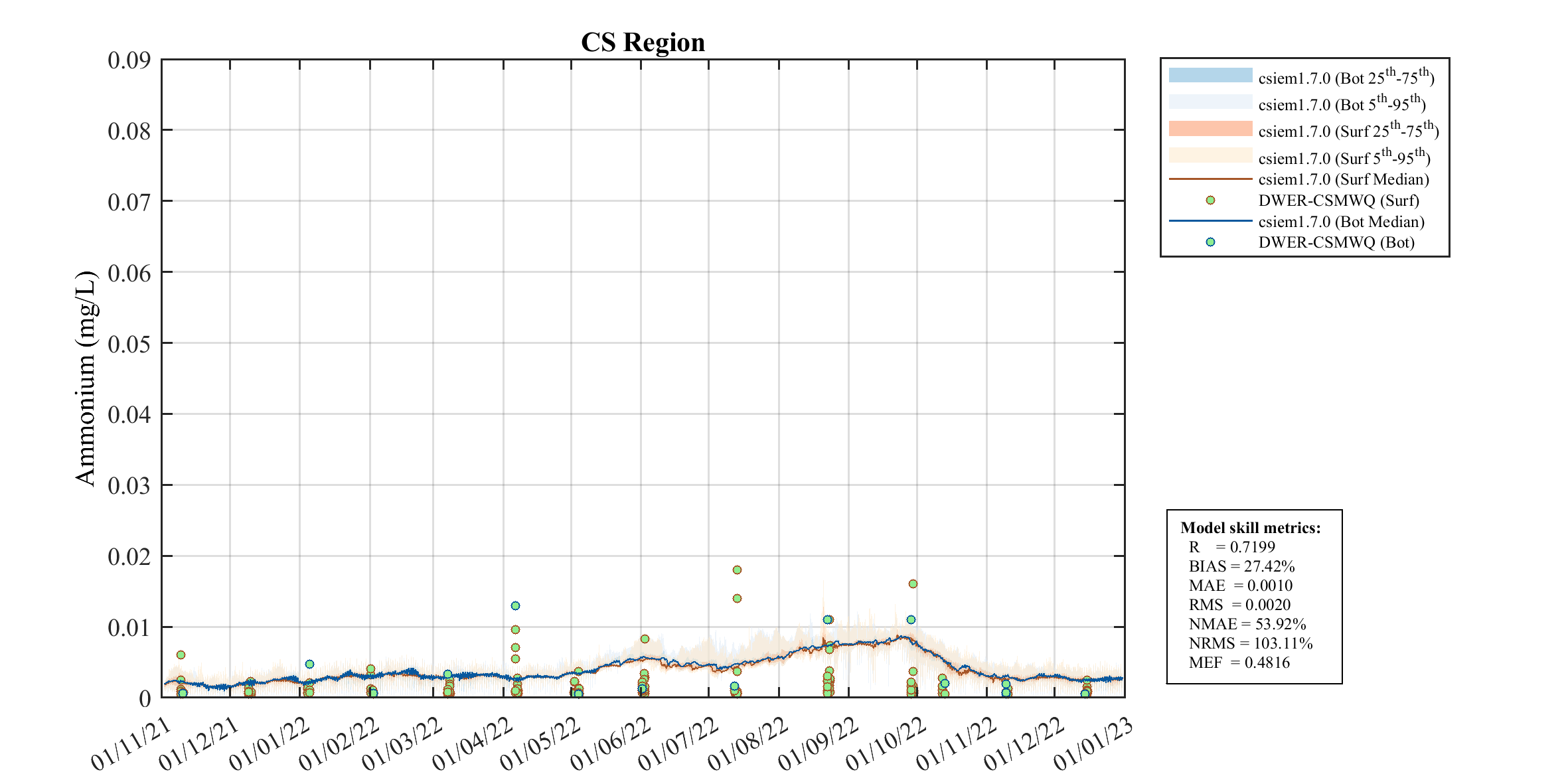

Ammonium (NH₄) — 2022
Ammonium (NH₄) (mg/L)

Phosphorus Species

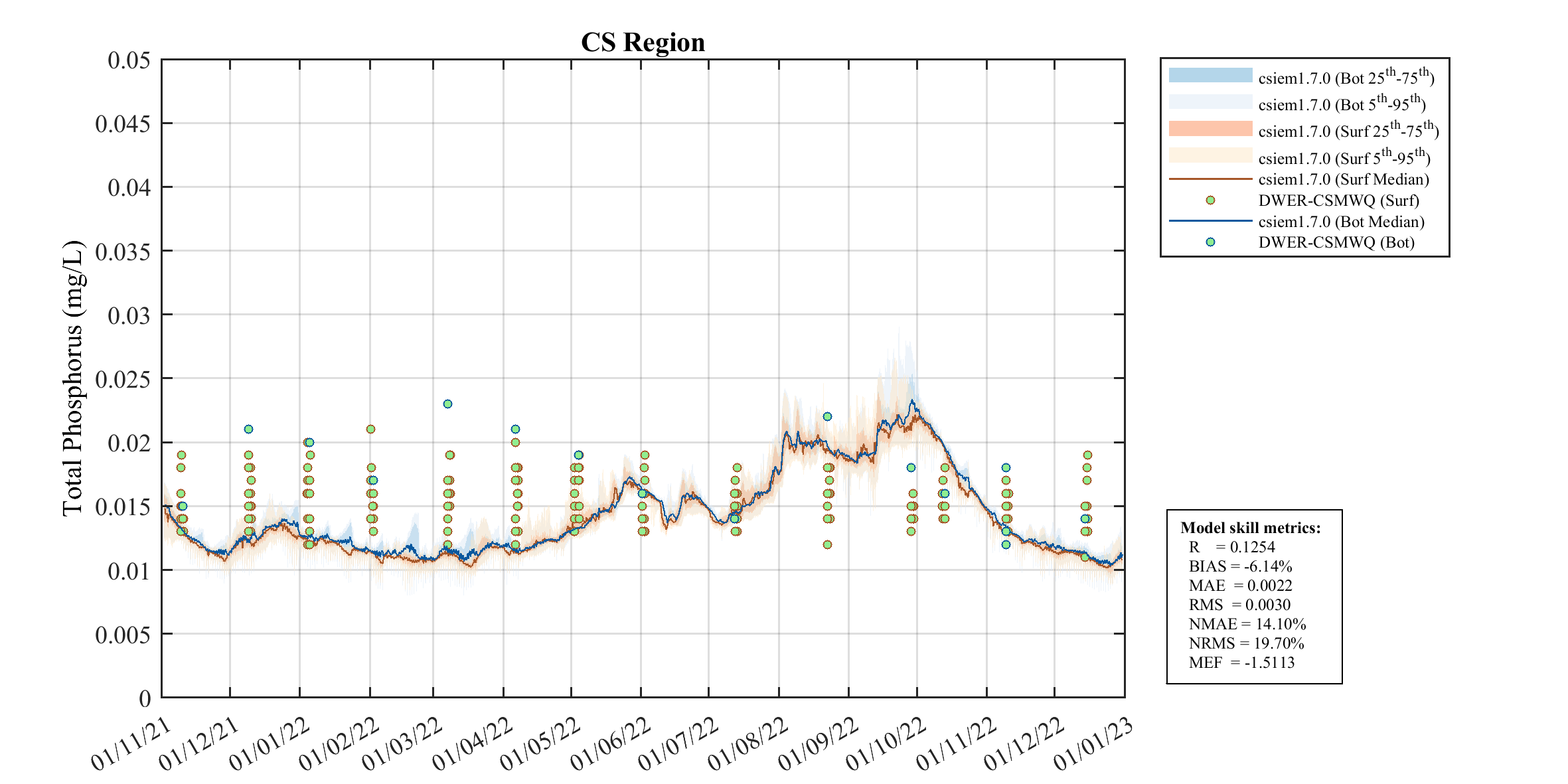

Total Phosphorus — 2022
Total Phosphorus (mg/L)

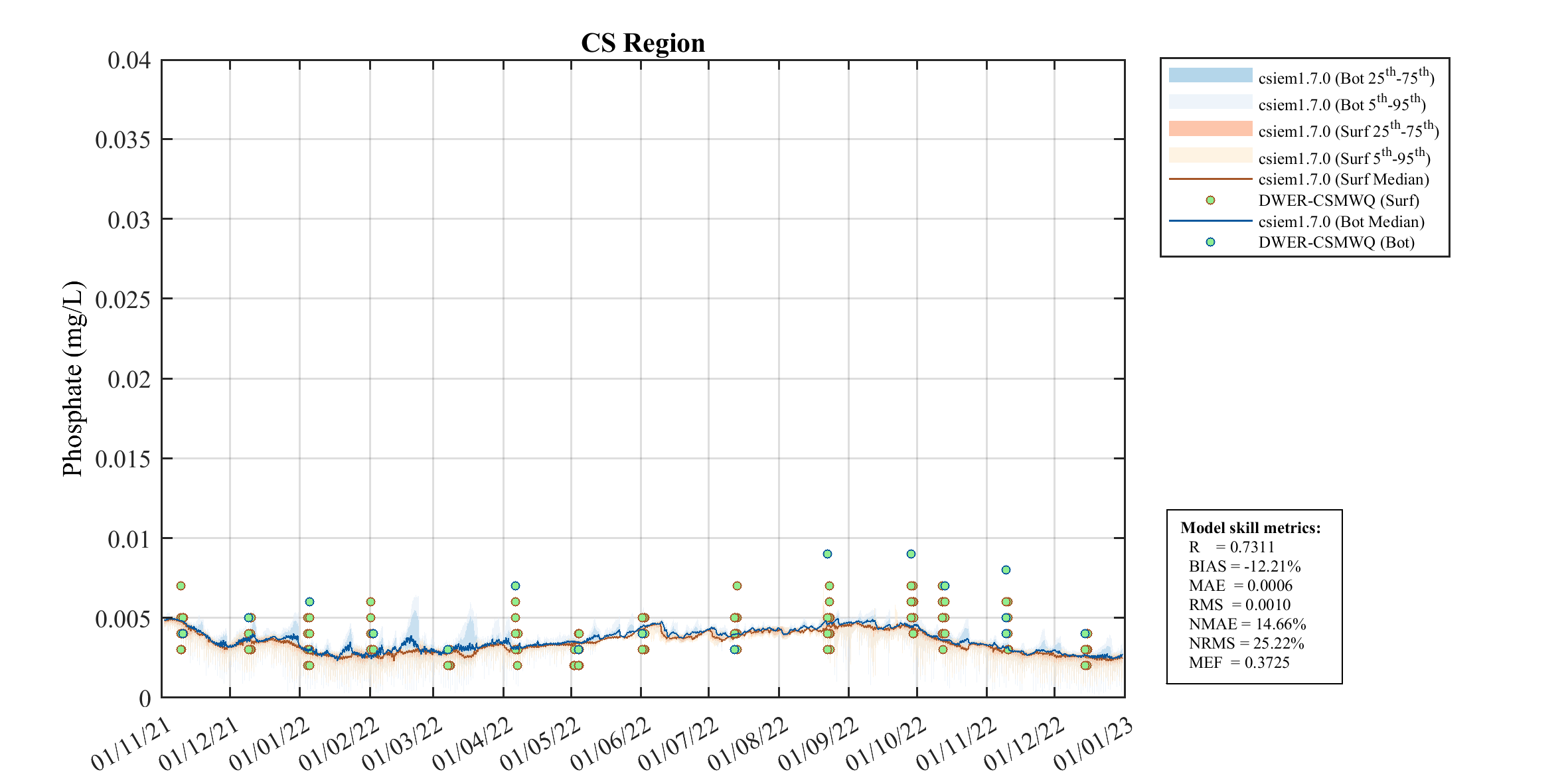

Phosphate (FRP) — 2022
Phosphate (FRP) (mg/L)

Nitrogen Species

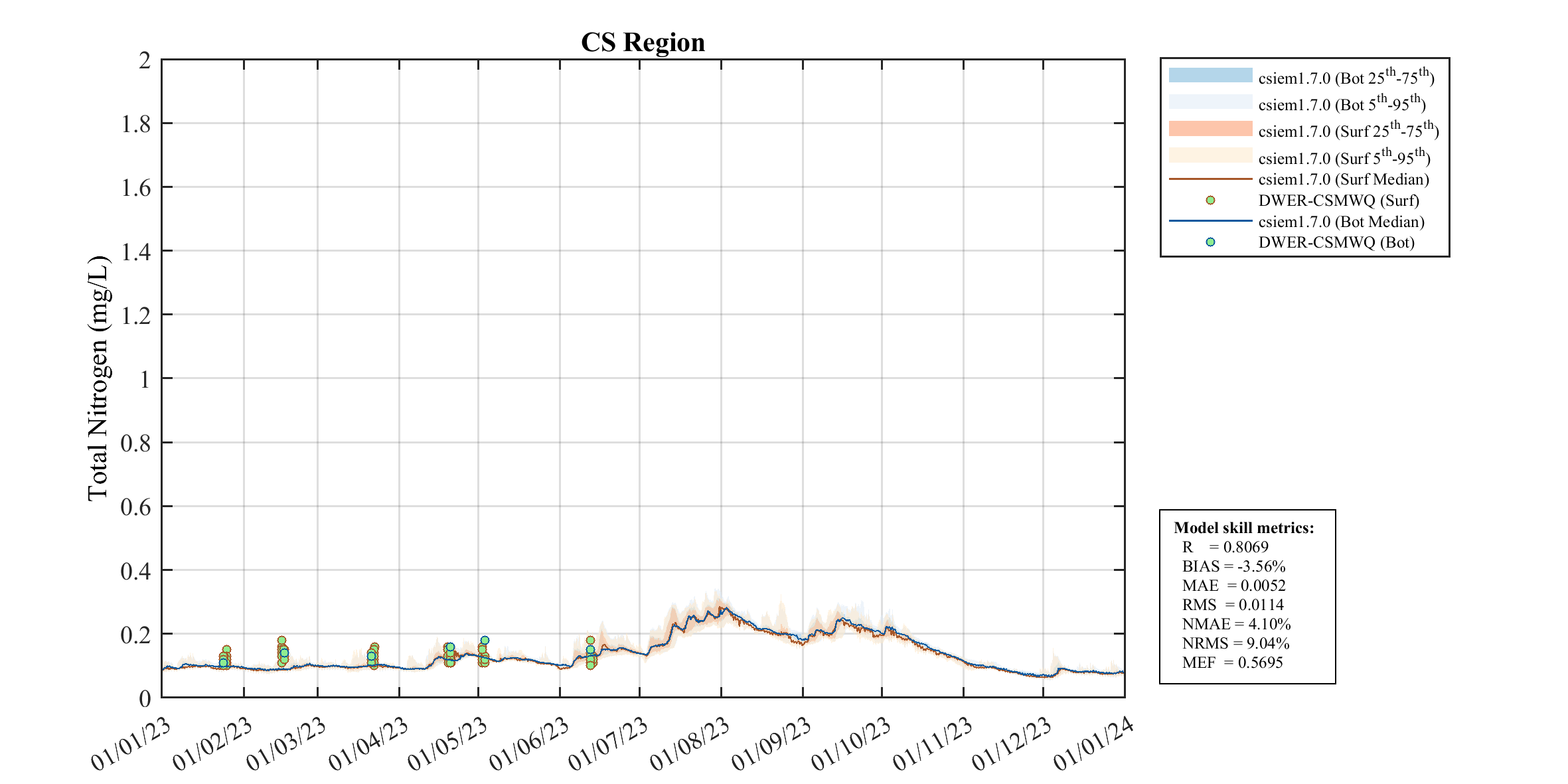

Total Nitrogen — 2023
Total Nitrogen (mg/L)

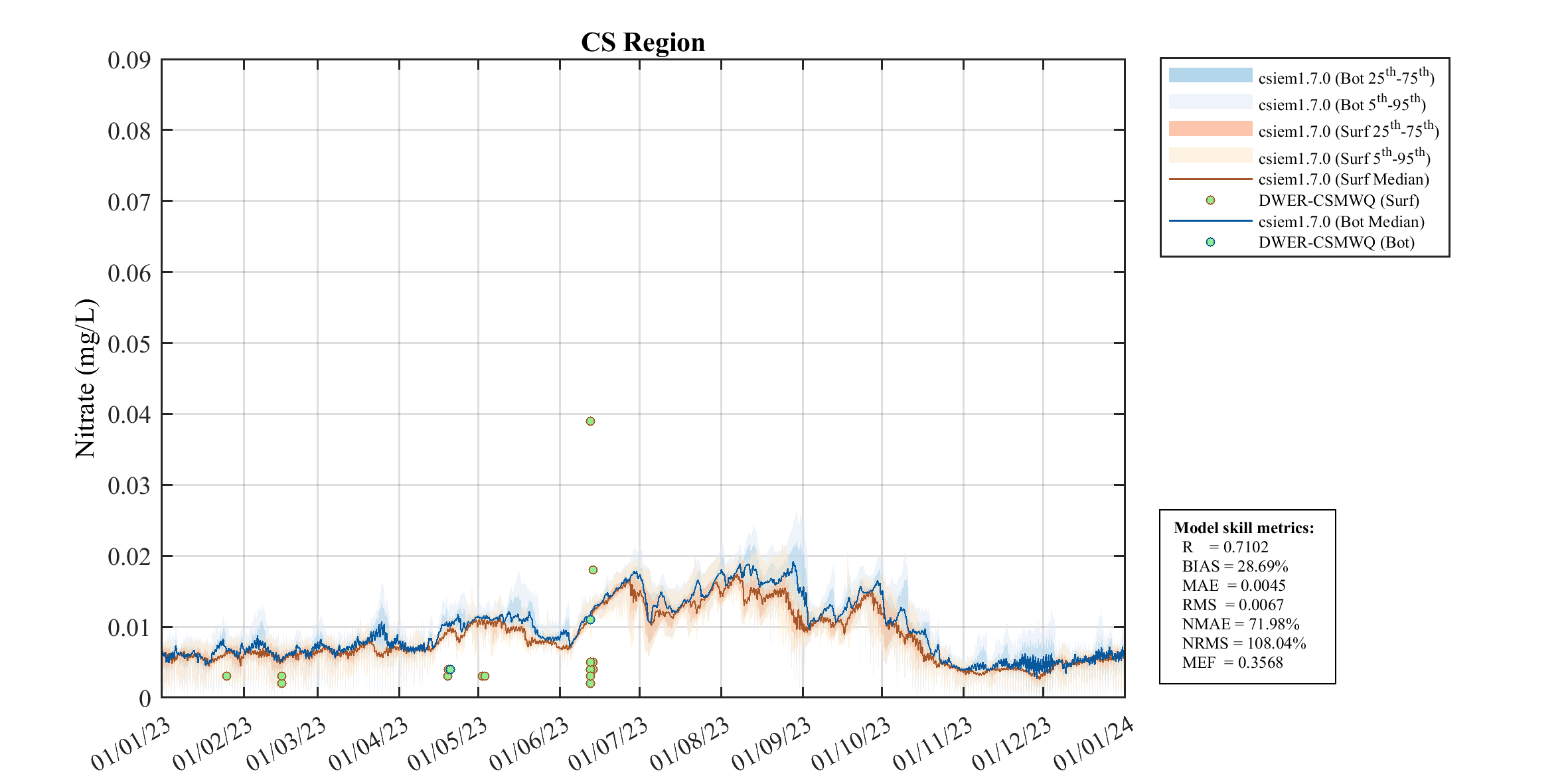

Nitrate (NO₃) — 2023
Nitrate (NO₃) (mg/L)

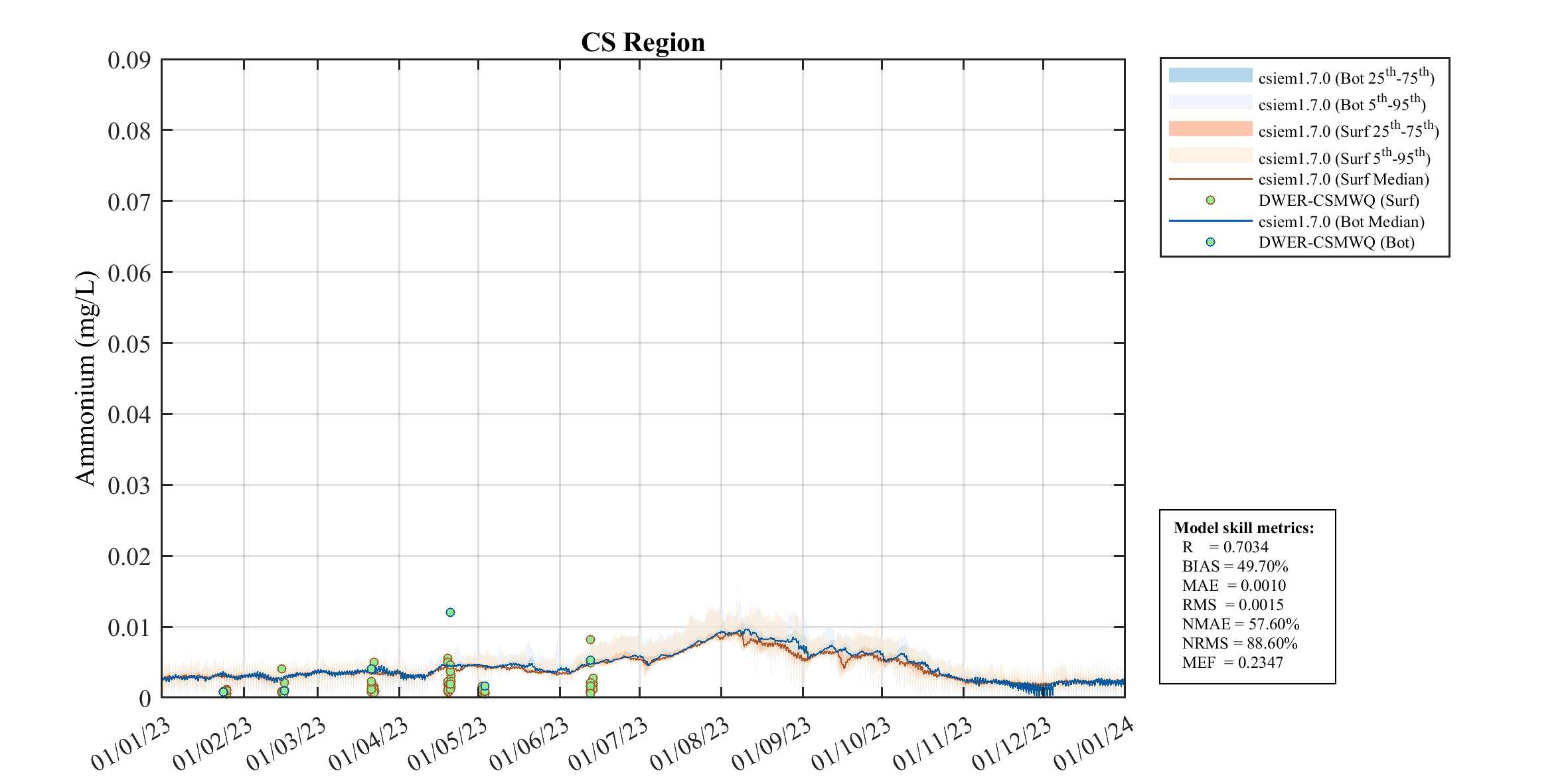

Ammonium (NH₄) — 2023
Ammonium (NH₄) (mg/L)

Phosphorus Species

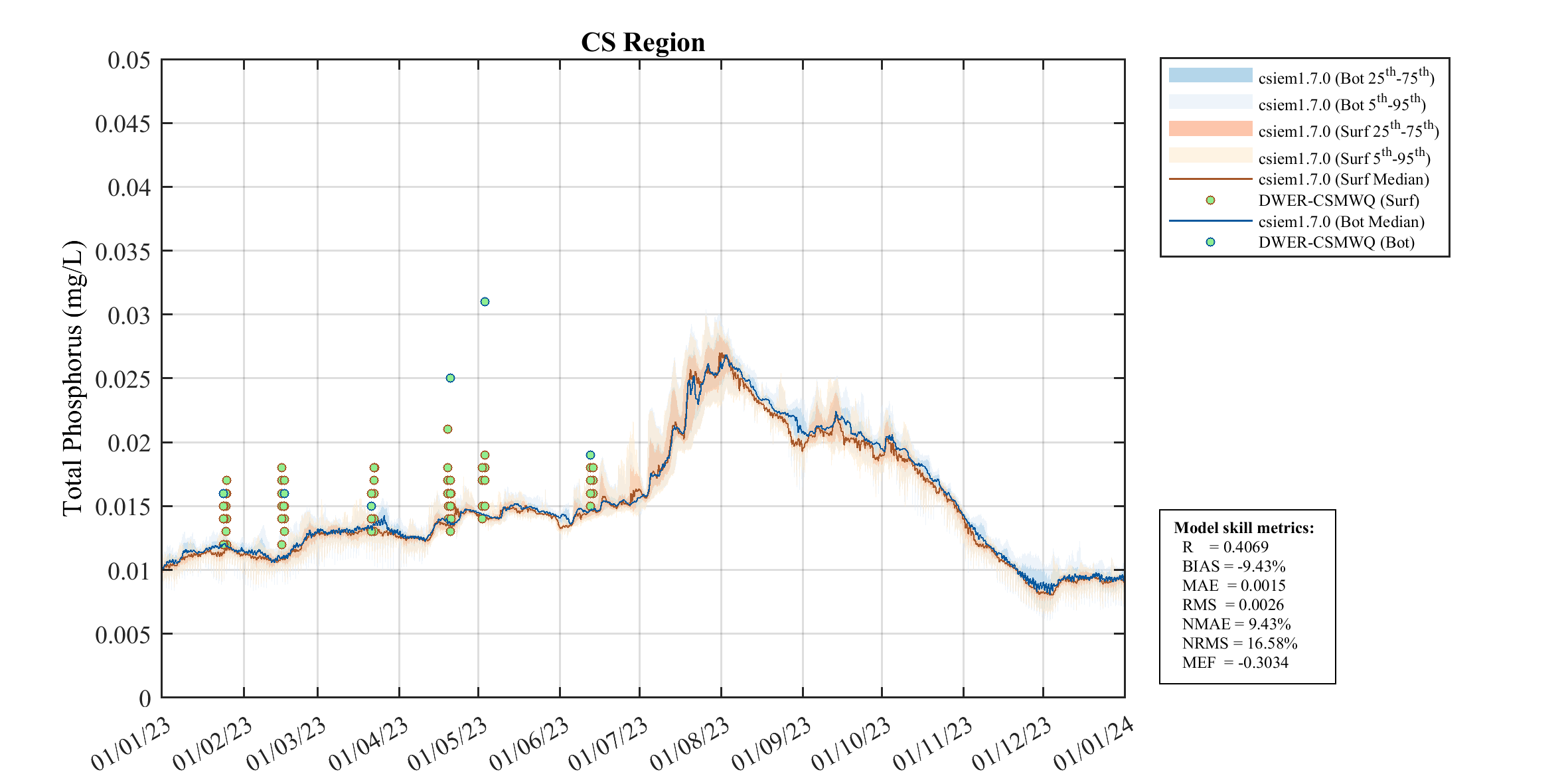

Total Phosphorus — 2023
Total Phosphorus (mg/L)

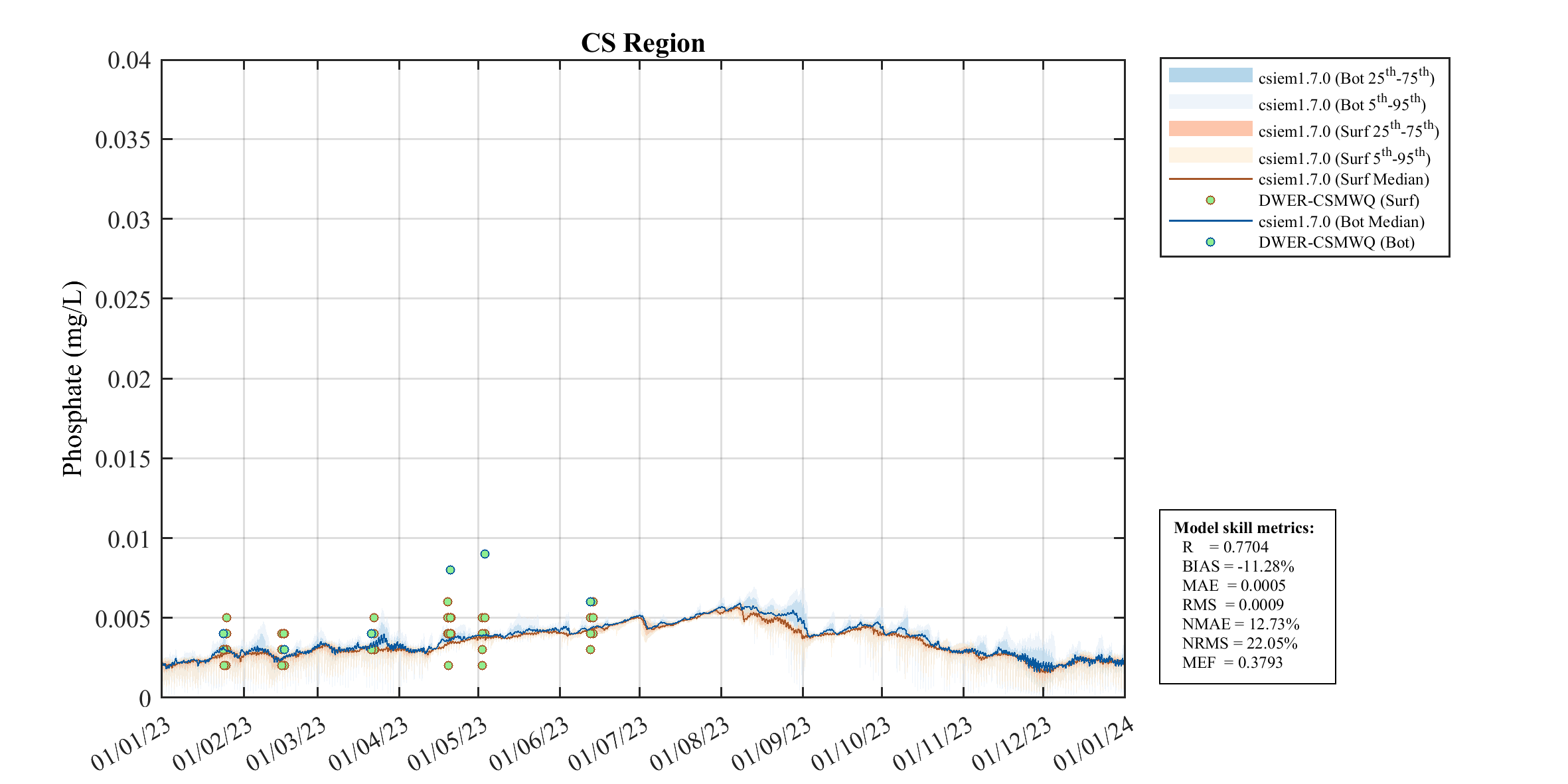

Phosphate (FRP) — 2023
Phosphate (FRP) (mg/L)

Data Source & Notes

Observed nutrient data are sourced from the Cockburn Sound Management Council (CSMC) routine monitoring program, supplemented by targeted campaigns from the WWMSP projects. The CS Region aggregate polygon encompasses all sub-zones within Cockburn Sound and provides a broad overview of model performance. Individual sub-zone comparisons are available via the MARVL Viewer.
